Plugin pro KiCad

Generujte 3D tisknutelné šablony přímo z PCB Editoru KiCad.

Novinka

Stenchill je nyní v oficiálním Správci zásuvných modulů a obsahu KiCadu, instalace na dvě kliknutí.

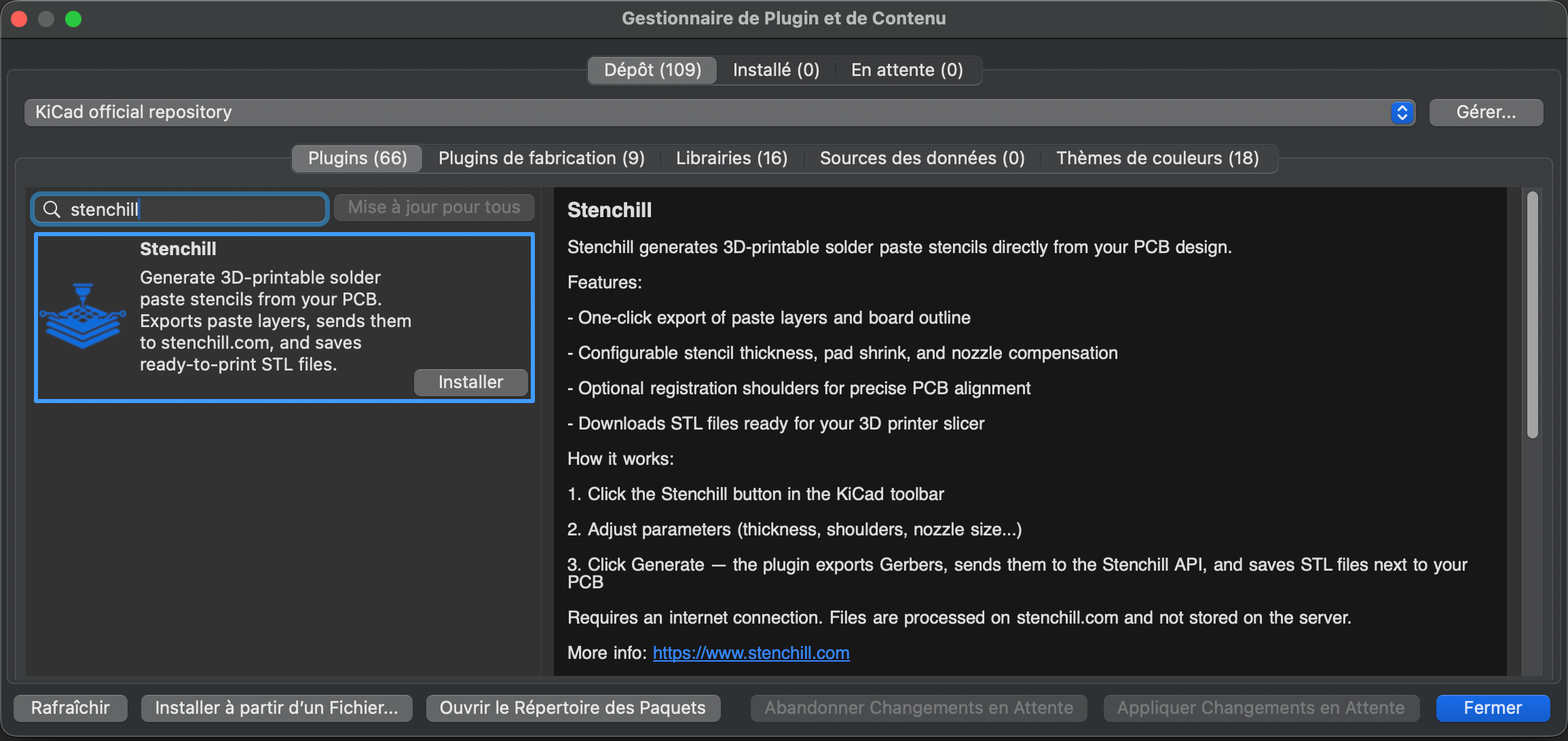

Stenchill ve Správci zásuvných modulů a obsahu KiCadu, připravený k instalaci
Najděte jej ve Správci zásuvných modulů a obsahu
Snímek dialogu pluginu Stenchill v PCB Editoru KiCad zobrazující parametry generování
Generujte šablony přímo z vaší desky PCB

Instalovat ze Správce zásuvných modulů a obsahu

Doporučeno
  1. Otevřete KiCad a otevřete Správce zásuvných modulů a obsahu.
  2. Vyhledejte „Stenchill“ na kartě Zásuvné moduly.
  3. Klikněte na Instalovat. To je vše, žádný ZIP ani ruční kroky.

Nebo nainstalujte ručně (stáhněte ZIP)

  1. Stáhněte soubor ZIP pomocí tlačítka níže.
  2. Otevřete KiCad a přejděte do Plugin and Content Manager (hlavní menu).
  3. Klikněte na "Install from File..." a vyberte stažený ZIP.
Stáhnout plugin (ZIP)v26.3.1

Oficiální stažení hostované na GitHubu · Seznam změn

Zobrazit zdroj

Jak používat

  1. Otevřete svou DPS v PCB Editoru KiCad.
  2. Přejděte na Tools → External Plugins → Stenchill.
  3. Upravte parametry (tloušťka, podpěry, tryska...).
  4. Vyberte výstupní složku pro export.
  5. Klikněte na Generate Stencil, soubory STL se uloží do zvolené složky.

Požadavky

  • KiCad 8.0 nebo novější
  • Připojení k internetu (soubory se zpracovávají na stenchill.com)
