What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

When a generation succeeds, your Gerber file is processed and discarded immediately. When a generation fails, only the Paste and Edge Cuts layers are kept temporarily so the bug can be investigated and fixed; copper layers, silkscreen, drill files, BOM and schematics are never stored. In individual file mode, only the Paste and Edge Cuts layers are uploaded in the first place; your other layers stay on your machine.

StenchillBeta

Vaše DPS šablona, 3D vytištěná

Nahrajte své Gerber soubory a získejte 3D tisknutelný soubor během několika sekund.

Jak to funguje

Nahrát

Váš ZIP soubor Gerber (export z KiCad, Eagle, Altium...)

Náhled

Prohlédněte si šablonu ve 3D a v případě potřeby upravte nastavení

Tisk

Stáhněte STL soubor a vytiskněte ho na vaší 3D tiskárně

Barbatronic používá Stenchill

Barbatronic je francouzský maker a tvůrce robotiky. Na Twitchi od roku 2019 publikuje hardwarové návody na YouTube, vede aktivní Discord komunitu a je členem týmu Karibous, který každý rok soutěží ve francouzském robotickém poháru. Komunita zvědavých hackerů a praktických makerů se každý týden schází kvůli jeho praktickým hardwarovým postřehům.

Stenchill se vlastně zrodil na jednom z jeho streamů. Diskuze v chatu mě přesvědčila, že nápad stojí za realizaci a že mám dovednosti k jeho dokončení.

V tomto videu integruje Stenchill do svého výrobního procesu a dělí se o své první dojmy.

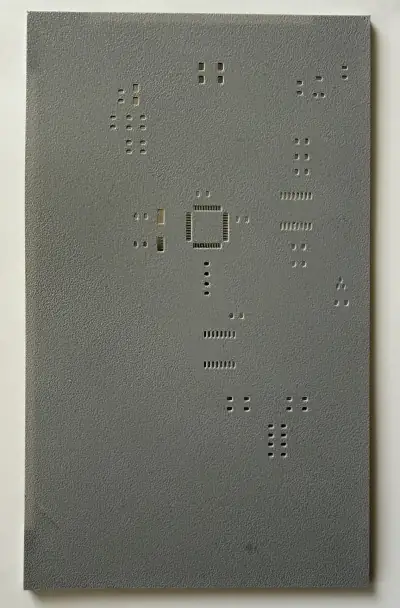

Co je šablona?

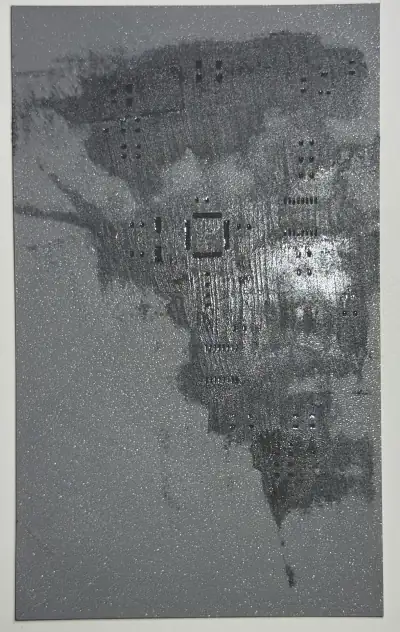

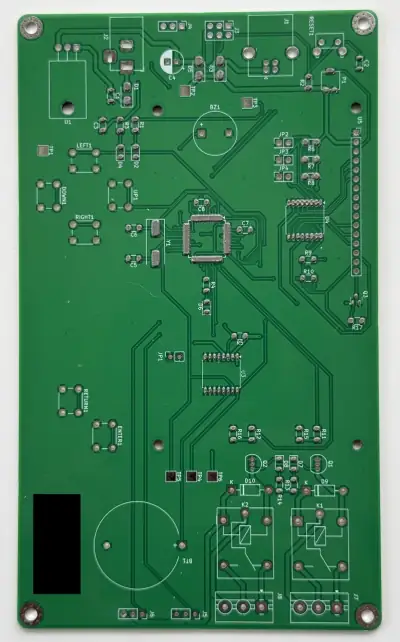

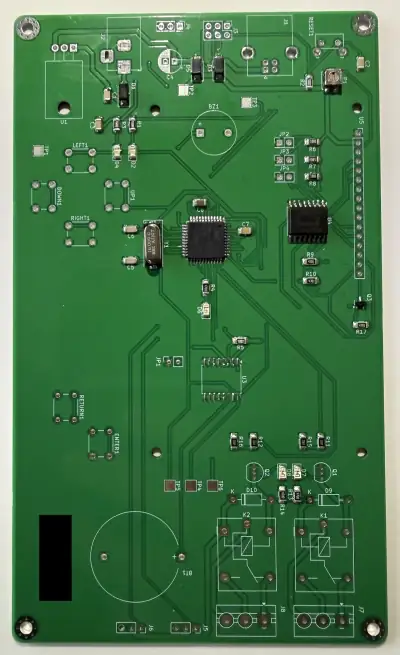

Šablona je tenká deska s otvory odpovídajícími pájecím padům na vaší DPS. Položte ji na desku, stěrkou rozetřete pájecí pastu, poté umístěte SMD komponenty před reflow. Výsledek: přesné a rovnoměrné nanesení pasty, mnohem rychlejší než stříkačkou.

Navrženo pro prototypování a malé série

3D tištěné šablony fungují nejlépe s pasivními komponenty 0603+ a IO s velkým rozestupem. Pro jemnější komponenty (0402, BGA s jemným rozestupem) se doporučuje laserově řezaná šablona. Pro nejlepší výsledky na malých padech použijte trysku 0,2 mm.

Proč Stenchill?

Profesionální šablona stojí $15-30 za stranu, tady je zdarma
Vygenerujte svůj soubor za sekundy, vytiskněte ho ten samý den
Tiskněte si ji doma na své 3D tiskárně
Ideální pro staré DPS: získejte šablonu dodatečně, bez nutnosti znovu objednávat
Vestavěné vyrovnávací podpěry pro dokonalé zarovnání

Co si myslí uživatelé

Nathan7. 5. 2026

3D tištěné šablony pro Altium

Solidworksu se vůbec nelíbily DXF soubory, když jsem si chtěl udělat vlastní šablonu, takže jsem rád, že jsem narazil na tenhle nástroj, který za mě udělá všechno. Zachránil mě, když jsem zapomněl objednat nerezovou šablonu!

Barbatronic15. 4. 2026

Skvělé na moje DPS!

Super projekt. Používám ho jak na svoje vlastní desky, tak na ty pracovní, když potřebuju rychle udělat šablonu. V práci si naše DPS vyrábíme i laserovou gravírkou, ale často nám chybí vhodná šablona. Takhle můžeme mít zhruba za deset minut jak prototypovanou DPS, tak její šablonu na pájení. Je to jednoduché, rychlé a efektivní. Klobouk dolů.
