Cómo imprimir en 3D una plantilla de pasta de soldadura
Una guía paso a paso para crear plantillas SMD precisas a partir de sus archivos Gerber usando una impresora 3D FDM

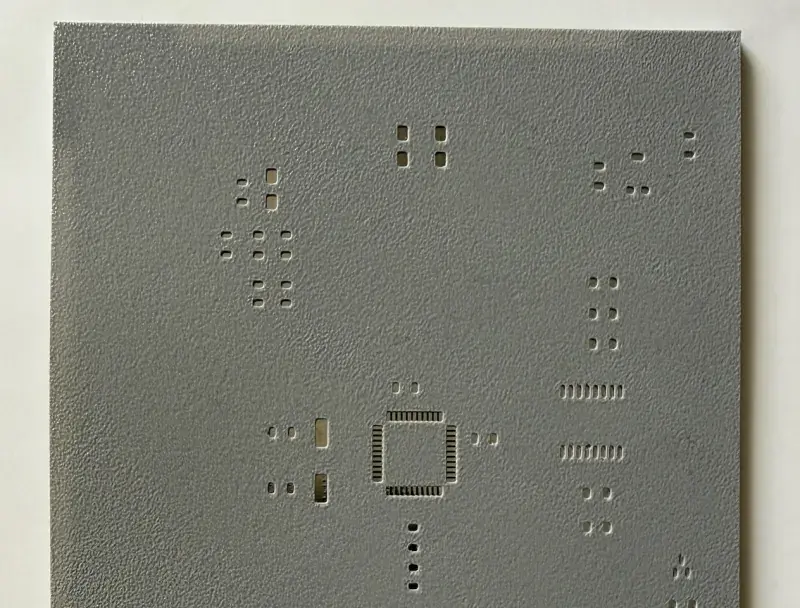

Una plantilla de pasta de soldar impresa en 3D, lista para usar en una PCB.
¿Qué es una plantilla de pasta de soldadura?
Una plantilla de pasta de soldadura es una placa delgada con aberturas que coinciden con los pads de su PCB. La coloca sobre la placa, extiende pasta de soldadura con una espátula, y la pasta se deposita con precisión en cada pad.
Las plantillas son esenciales para la soldadura SMD/SMT por reflujo. hacen el proceso más rápido y consistente que aplicar pasta manualmente con una jeringa.
Plantilla 3D vs profesional
Las plantillas impresas en 3D son una alternativa de muy bajo costo, ideal para prototipado y pequeñas series. Para placas de producción final con componentes de paso fino, las plantillas profesionales cortadas con láser siguen siendo la referencia.
| Impresa en 3D (Stenchill) | Profesional (corte láser) | |
|---|---|---|
| Costo | Gratis (solo filamento) | $15-30 por cara |
| Tiempo | Minutos | Días (envío) |
| Precisión | Buena (boquilla 0,2-0,4 mm) | Excelente (corte láser) |
| Ideal para | Prototipado, lotes pequeños, componentes 0603+ | QFN/BGA paso fino, producción en serie |
¿Pads demasiado juntos: qué hacer?
En huellas de paso fino como QFN, QFP o SOIC, los pads pueden estar tan juntos que las paredes entre ellos son demasiado delgadas para imprimirse de forma fiable. Si deja Fusionar pads cercanos activado (el valor por defecto), fusiono cada fila en un único slot. Si lo desactiva, me mantengo fiel al trazado original y confío en su laminador.
Lo que necesita
- Archivos Gerber de su herramienta EDA (KiCad, Eagle, Altium u otra)
- Una impresora 3D FDM (cualquier modelo estándar)
- Filamento PLA o PETG
- Pasta de soldadura y una espátula
- Stenchill (este sitio) o el plugin KiCad
Guía paso a paso
Exporte sus archivos Gerber
En KiCad, vaya a Archivo → Trazar, seleccione formato Gerber y asegúrese de incluir las capas Paste (F.Paste, B.Paste) y Edge.Cuts. En Eagle o Altium, use la exportación Gerber estándar. Necesita al menos una capa Paste y el contorno de la placa.
Suba a Stenchill
Vaya a la página principal de Stenchill, arrastre su archivo ZIP Gerber, o use el modo de archivos individuales. También puede usar el plugin KiCad para generar directamente desde el editor PCB.
Ajuste los parámetros
Configure los parámetros de generación: grosor de la plantilla (0,3-0,4 mm recomendado), valor de contracción, diámetro de boquilla para compensación automática de pads pequeños, y opciones de hombros para alineación del PCB.

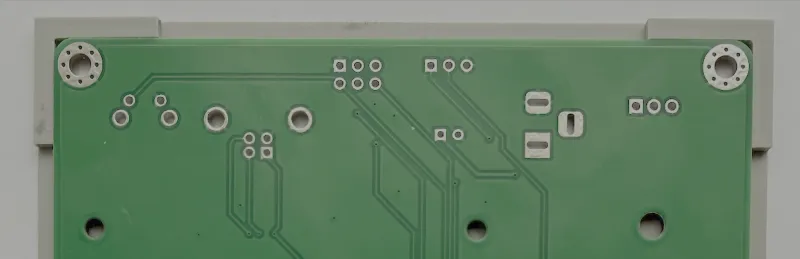

Los soportes mantienen la plantilla perfectamente alineada en la PCB. Se generan automáticamente a partir del contorno de la placa.
Descargue y lamine
Descargue el archivo STL o 3MF generado. En su laminador, use estos ajustes: altura de capa 0,1 mm, relleno 100 %, 3-4 capas en total. Una boquilla de 0,2 mm da los mejores resultados, pero 0,4 mm funciona con compensación de boquilla activada.
Reduzca la velocidad de impresión a 30 - 40 mm/s. Las plantillas son piezas pequeñas y muy detalladas, y un cabezal más lento da tiempo al extrusor para dejar bordes de pad limpios en vez de saltarse los detalles finos.
Si su slicer lo admite (Cura, PrusaSlicer, OrcaSlicer, BambuStudio), cambie el generador de paredes de Clásico a Arachne. Arachne adapta el ancho de las paredes a la geometría exacta de las aberturas y evita los pequeños huecos que deja el modo Clásico en pads más finos que la boquilla. Si su slicer solo tiene Clásico (derivados antiguos de Slic3r, slicers básicos), el stencil se imprime igualmente - solo con un poco menos de precisión en los pads más finos.
Imprima sobre una superficie de cama lisa (vidrio, PEI liso, espejo). Como la cara que toca la cama refleja su textura, una cama lisa le da un lado perfectamente plano para extender la pasta de soldar, y la espátula se desliza sin enganchar. Las camas texturadas (PEI texturado, superficies granulares) también sirven, pero los relieves marcados dificultan extender la pasta de manera uniforme.
En BambuStudio (en la imagen), seleccione Calidad → Generador de paredes en Arachne antes de exportar el G-code. Cura, PrusaSlicer y OrcaSlicer ofrecen la misma opción.

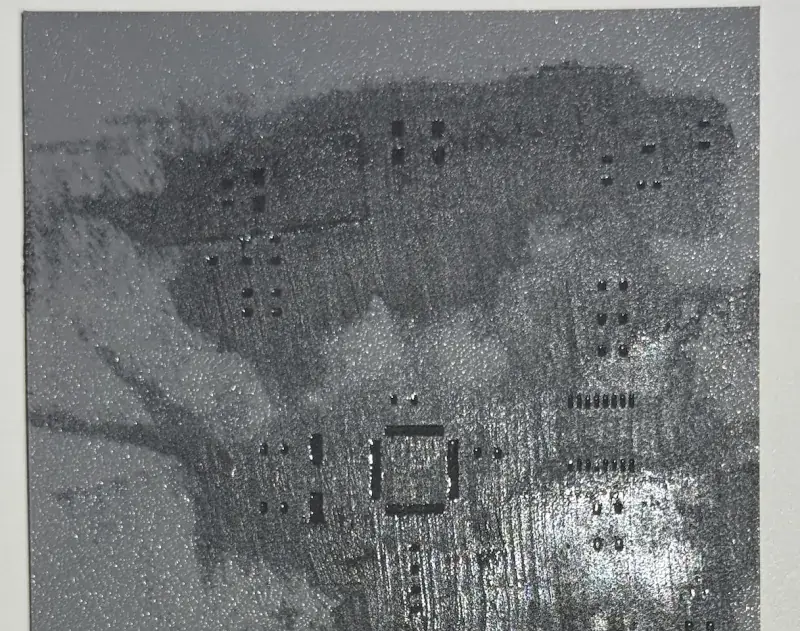

Extienda la pasta de soldar con una rasqueta sobre las aberturas de la plantilla y luego retire cuidadosamente la plantilla de la PCB.
Aplique pasta y haga reflujo

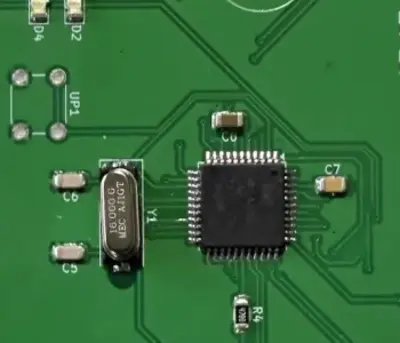

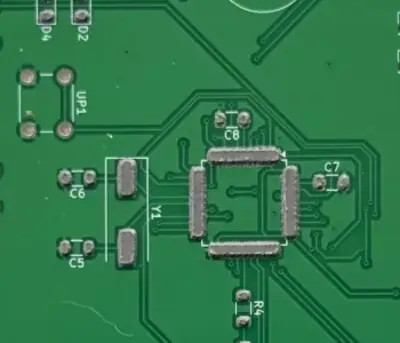

Coloque la plantilla sobre su PCB. los hombros la alinean automáticamente. Extienda pasta de soldadura con una espátula sobre las aberturas. Retire la plantilla con cuidado, coloque sus componentes SMD y haga reflujo con placa caliente, horno de reflujo o estación de aire caliente.
Ajuste el volumen de pasta con el grosor
El área de las aberturas la deduzco de su capa de pasta, así que el grosor es el único término que controla. ¿Uniones pobres? Suba a 0,5 mm. ¿Pasta que puentea entre pads? Baje a 0,3 mm.
Toque el grosor antes que el shrink. El shrink redibuja cada abertura, así que cambia dónde cae la pasta; el grosor escala el volumen y deja el trazado intacto.
Mantenga el valor como múltiplo de su altura de capa, o el laminador lo redondeará por usted. Con capas de 0,1 mm, 0,3 / 0,4 / 0,5 mm se imprimen exactos.
¿Qué boquilla necesita su placa?
El paso de sus componentes decide la boquilla, y no al revés. Entre dos aberturas vecinas necesito una pared de al menos una boquilla de ancho para que la impresora la reproduzca, y cada abertura debe medir al menos dos boquillas para que la pasta se despegue. Así que la distancia de un centro de pad al siguiente vale al menos tres veces el diámetro de su boquilla.
Un 0805 o un SOIC con paso de 1,27 mm se imprime sin problema con 0,4. Un QFP de 0,65 pide 0,2. Un QFN o un BGA de 0,5 piden 0,15, y un BGA de 0,4 pide 0,1, más o menos lo más fino que se consigue con facilidad.
Consejos y solución de problemas
La pasta se sale por debajo de la plantilla
Verifique que la plantilla esté plana sobre el PCB. Use cinta o pinzas para sujetarla. Asegúrese de que la superficie inferior sea lisa (imprima sobre cama de vidrio).
Los pads pequeños no se imprimen bien
Use una boquilla de 0,2 mm para mejores resultados con componentes de paso fino. Si usa 0,4 mm, active la compensación de boquilla en Stenchill. agranda automáticamente los pads demasiado pequeños.
La plantilla se deforma al imprimir
Imprima sobre cama de vidrio caliente para mejor planitud. PETG se deforma menos que PLA. Asegúrese de buena adhesión en la primera capa y no retire la plantilla caliente.
Los hombros no encajan con el PCB
Aumente el parámetro de holgura en los ajustes. El valor predeterminado de 0,3 mm funciona para la mayoría de PCBs, pero si su placa es ligeramente más grande, pruebe 0,5 mm.
Pads impresos parcialmente o saltados
Si su slicer lo admite (Cura, PrusaSlicer, OrcaSlicer, BambuStudio), cambie el generador de paredes a Arachne. Produce paredes de ancho variable que se ajustan a aberturas estrechas, mientras que el generador Clásico omite o llena incompletamente las paredes más finas que la boquilla.
