What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

No. Your Gerber files are processed in memory and not stored on the server. In individual file mode, only the Paste and Edge Cuts layers are uploaded. Your copper layers and schematics stay on your machine.

StenchillBeta

Votre pochoir PCB, imprimé en 3D

Uploadez vos fichiers Gerber, récupérez un fichier 3D prêt à imprimer.

Comment ça marche

Uploadez

Votre ZIP de fichiers Gerber (export KiCad, Eagle, Altium...)

Visualisez

Le stencil en 3D et ajustez les paramètres si besoin

Imprimez

Téléchargez le fichier STL et imprimez-le sur votre imprimante 3D

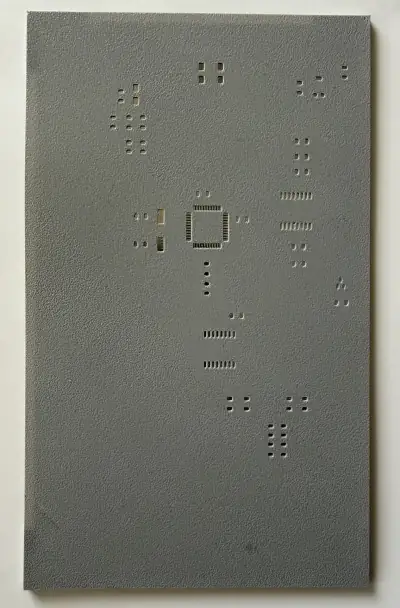

C'est quoi un stencil ?

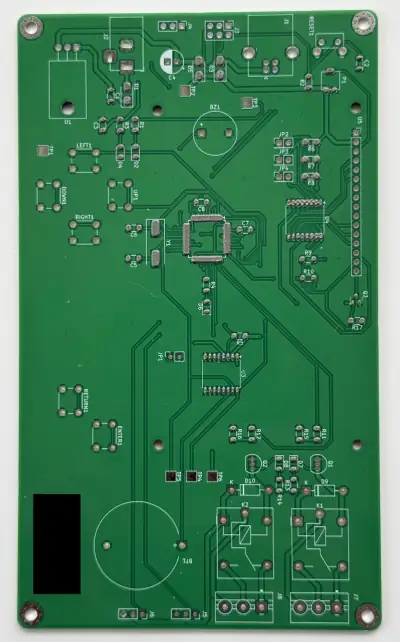

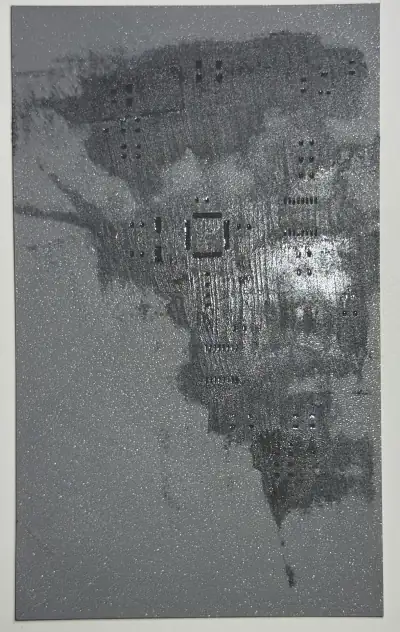

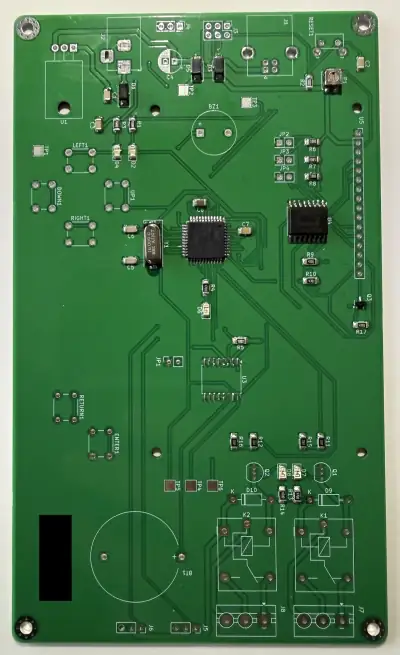

Un stencil (ou pochoir) est une fine plaque percée d'ouvertures correspondant aux pads de soudure de votre PCB. On le pose sur le circuit, on étale la pâte à braser à la raclette, puis on place les composants CMS avant de passer au four. Le résultat : un dépôt de pâte précis et uniforme, bien plus rapide qu'à la seringue.

Pourquoi Stenchill ?

Un stencil pro coûte 15 à 30 € par face, ici c'est gratuit
Générez votre fichier en quelques secondes, imprimez-le dans la journée
Imprimez-le chez vous sur votre imprimante 3D
Idéal pour vos anciens PCB : obtenez un stencil après coup, sans recommander

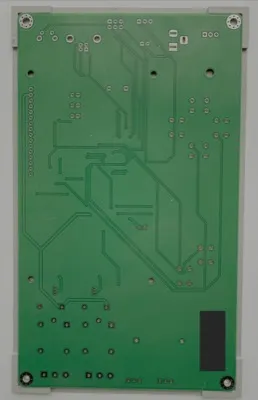

Épaulements de calage intégrés pour un alignement parfait

Ce qu'en pensent les utilisateurs

Conseils d'impression 3D

Hauteur de couche

0.1 mm

Indispensable pour une surface lisse et une bonne application de la pâte

Épaisseur stencil

0.3 - 0.4 mm

3 à 4 couches à 0.1 mm. Plus fin = moins de pâte, plus épais = plus de dépôt

Matériau

PLA ou PETG

Le PLA suffit largement, le PETG offre un peu plus de rigidité

Buse

0.2 mm

Recommandé pour un résultat optimal. Une buse 0.4 mm reste acceptable

Remplissage

100 %

Un remplissage total garantit la rigidité du stencil
