What is a solder paste stencil?

A stencil is a thin plate with openings matching the solder pads on your PCB. Place it on the board, spread solder paste with a squeegee, then position your SMD components before reflow. The result: precise and uniform paste deposits, much faster than using a syringe.

How much does a 3D-printed PCB stencil cost?

With Stenchill, generating your stencil file is completely free. You only need PLA or PETG filament and a 3D printer. A professional stencil costs $15-30 per side, while a 3D-printed one costs just a few cents of filament.

What 3D printer settings should I use for a solder paste stencil?

Use 0.1mm layer height, 100% infill, PLA or PETG material, and a 0.2mm nozzle for best results (0.4mm nozzle is acceptable). The stencil thickness should be 0.3-0.4mm (3-4 layers).

Which EDA tools are compatible with Stenchill?

Stenchill works with Gerber files from KiCad, Eagle, Altium Designer, and any other tool that exports standard Gerber files.

Are my Gerber files stored on the server?

No. Your Gerber files are processed in memory and not stored on the server. In individual file mode, only the Paste and Edge Cuts layers are uploaded. Your copper layers and schematics stay on your machine.

StenchillBeta

Ihre PCB-Schablone, 3D-gedruckt

Laden Sie Ihre Gerber-Dateien hoch und erhalten Sie in Sekunden eine 3D-druckbare Datei.

So funktioniert's

Hochladen

Ihre Gerber-ZIP-Datei (KiCad-, Eagle-, Altium-Export...)

Vorschau

Betrachten Sie die Schablone in 3D und passen Sie bei Bedarf die Einstellungen an

Drucken

Laden Sie die STL-Datei herunter und drucken Sie sie auf Ihrem 3D-Drucker

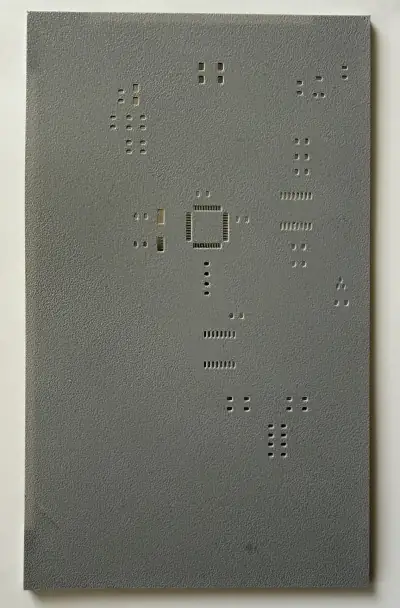

Was ist eine Schablone?

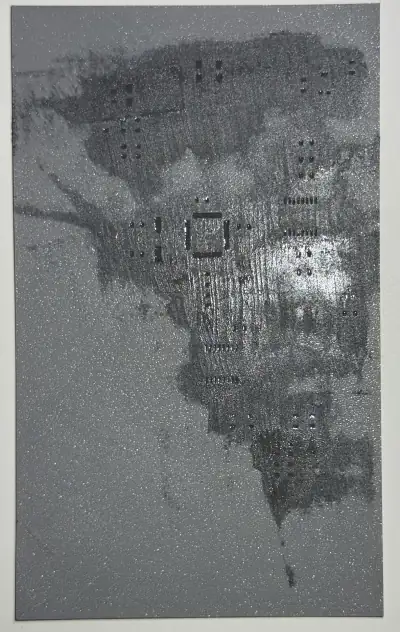

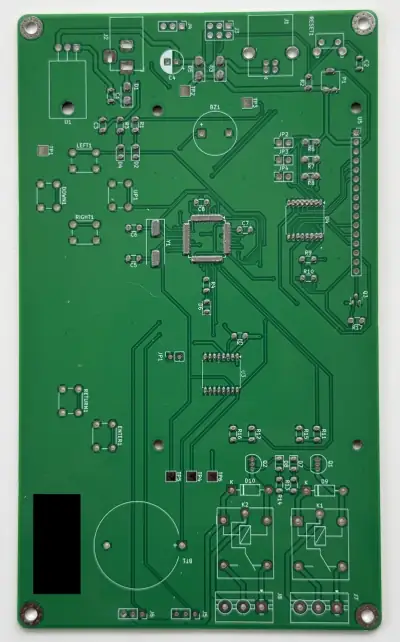

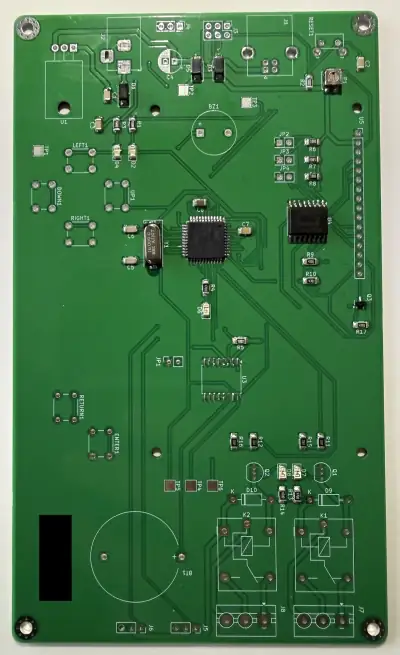

Eine Schablone ist eine dünne Platte mit Öffnungen, die den Lötpads auf Ihrer Platine entsprechen. Legen Sie sie auf die Platine, verteilen Sie Lotpaste mit einem Rakel, und platzieren Sie dann Ihre SMD-Bauteile vor dem Reflow. Das Ergebnis: präzise und gleichmäßige Pastenaufträge, deutlich schneller als mit einer Spritze.

Warum Stenchill?

Eine professionelle Schablone kostet 15–30 $ pro Seite – hier ist es kostenlos
Generieren Sie Ihre Datei in Sekunden und drucken Sie sie noch am selben Tag
Drucken Sie sie zu Hause auf Ihrem 3D-Drucker
Perfekt für alte Platinen: Erhalten Sie nachträglich eine Schablone, ohne neu bestellen zu müssen

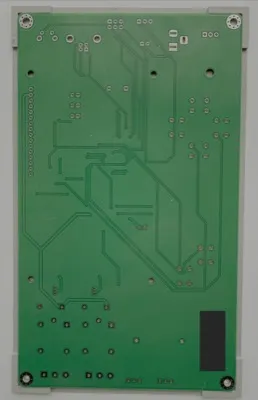

Integrierte Registrierschultern für perfekte Ausrichtung

Was Nutzer denken

3D-Druck-Tipps

Schichthöhe

0,1 mm

Unverzichtbar für eine glatte Oberfläche und guten Pastenauftrag

Schablonendicke

0,3 – 0,4 mm

3 bis 4 Schichten à 0,1 mm. Dünner = weniger Paste, dicker = mehr Auftrag

Material

PLA oder PETG

PLA funktioniert hervorragend, PETG bietet etwas mehr Steifigkeit

Düse

0,2 mm

Empfohlen für beste Ergebnisse. Eine 0,4-mm-Düse ist ebenfalls akzeptabel

Füllung

100%

Volle Füllung sorgt für Steifigkeit der Schablone
